Benstone Impaq Elite analizzatore 4 canali portatile.

Impaq Elite

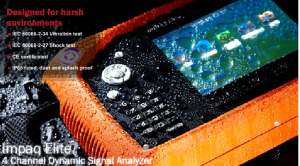

Impaq Elite è un analizzatore portatile con tecnologia WinCE e processori allo stato dell’arte. Il contenitore che protegge Impaq Elit è all’avanguardia della tecnologia con un contenitore rigido in ABS ed uno morbito in TPR selezionabile in colori giallo, arancione e grigio. La sigillatura lo rende pronto agli ambienti più difficili.





Analisi Spettro FFT

fieldpack1Fieldpack II è un bicanale che consente l’acquisizione delle cross-funzioni. Come FRF, Corsspower, coerenza, fondamentali nel ODS, modal testing e sound intensity. L’analisi FFT può essere effettuata anche su 4 canali contemporaneamente, ed è disponibile la funzione multispettro waterfal per gli avviamenti e fermate di una macchina.



Vibration Meter

fieldpack4Misura delle vibrazioni con filtri ISO del RMS, True Peak, con curve di pesatura definibili utente per visualizzare le vibrazioni con le ponderazioni dell’esposizione umana o altri standard. Lavisualizzazione è disponibile sia in grafico a barre che in time history/profilo storico.



Bilanciamento Rotori

fielpack2Viene supportata la tecnica di misura con 4 canali contemporaneamente per il bilanciamento dei rotori su 2 piani. Con questa tecnica tramite il coast down in fermata della macchina i costi necessari per il controllo dell’equilibratura vengono ridotti al minimo e evitano il rischio del posizionamento della massa di porva da parte dell’operatore.



Computed Order Tracking

impaq elite2Per l’analisi del macchinario rotante a velocità variabile. La tecnologia del ricampionamento consente la massima accuratezza, con misura di ampiezza e fase degli ordini sia in fase di avviamento che di fermata. Lo spettro degli ordini può essere visualizzato sia in colormap, Waterfall e orbite.



Raw Data Collector

impaq elite3Salvataggio in continuo delle vostre misure di vibrazioni e rumore direttamente sulla compact flash card, playback e post-analisi dei dati con Novian. Esportazione dei dati in xml, wav e uff per altri ambienti sw.



Analisi Spettro Octave

elite impaq 5Misure in realtime con filtri digitali IEC61260 e IEC61672 1/1, 1/3 e 1/12 di ottava. Ideale per misure di acustica. Per misure di vibrazioni integrazione nel dominio del tempo per ottenere gli spettri realtime di velocità e spostamento.



Software Novian Gratuito

elite impaq6Novian consente la visualizzazione e l’analisi dei dati raccolti con Impaq Elite con reporting integrato direttamente in Word. Conversione delle unità di misura, analisi FFT, iFFT, pesature, filtraggio. Con Novia in dati del Impaq Elite possono essere riprodotti e rianalizzati (FFT, Order Tracking, Octave..)



Aggiornamenti Gratuiti – Benstone Update Manager

elite impaq7I nuovi proprietari di un Benstone Impaq Elite semplicemente collegando il loro analizzatore al pc e scaricando il Benstone Update Manager hanno diritto agli aggiornamenti gratuiti dal sito!

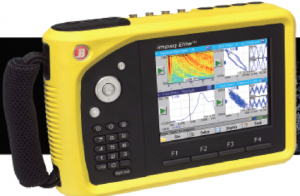

elite impaq8 Specifiche tecniche Impaq Elite

– sistema opertivo Windows CE
– 4 canali dinamici + 1 canale ausiliario
– connettori BNC e Lemo 7 pini, canale ausiliario Lemo 6 pin
– Alimentazione AC, DC e IEPE, microfoni 0V.
– Ingresso ausiliario TTL in out e RS232C.
– Processore DSP TI TMS320C67x
– Memoria Esterna Compact Flash Card
– Batteria Li-Po 8.4V 5800mAhr, ricaricabile
– Interfaccia PC Mini USB 1.1, connettore USB tipo mini-B
– LCD Display 640 per 480 6.4” TFT touch screen a colori.
– Temperatura di esercizio -10°C a 45°C
– CE Marking
– Tenuta-Robustezza IP65
– Contenitore Doppia protezione ABS e TFR
– Peso 2.05 Kg
– Dimensioni 284per180per76 mm
– Voltaggio ingresso +/-20V
– Dinamica 130dB
– convertitori analogico digidali 24bit signa delta
– Banda di frequenza 0 a 40KHz
– impedenza di ingresso 1Mohm



Caratteristiche FFT (necessario modulo sw FFT)
– analisi FFT 0-40KHz bicanale@12800 linee spettrali
– risoluzione FFT 100-12800Linee
– Funzioni multispettro – 3D waterfall e intensity plot
– Finestrature temporali: Hanning hamming, flat top, rectangular, force, exponential.
– Funzioni di Analisi: Spettro, Power Spectrum, cross power spectrum, FRF, time waveform, envelope spectrum, orbit, coerenza e PSD.
– Unità ingegneristiche: trasformazione automatica delle unità con tabella pre-definita
– Zoom FFT
– Media, Lineare, esponenziale, tempo, e peak hold.
– Triggering: esterno, tringger canali ingresso, pre/post trigger
– Cursori: Singolo, armonico, armonico + singolo, picco, band cursor e mark cursor
– Filtri Envelope: 500-2KHz, 1k- 2.5KHz, 2-5KHz, 5KHz-10KHz, definibili utente

Caratteristiche Bilanciamento (necessario modulo Bilanciamento)
– Bilanciamento; piano singolo, due piani, 3 piani, 4 piani, due piani overhung, bilanciamento con 3 masse.
– velocità di bilanciamento; da 50rpm a 300.000rpm
– risoluzione ordini: low, normal, high, 0.03, 0.015, 0.008 e 0.004
– Numero di medie: 10, 20, 50 e 100
– Grado di Bilanciamento ISO1940 o definibile utente
– Tools: andamento dell’ordine 1X in coast down/fermata, bilanciamento disaccoppiato (statico e coppia), unequal radii, component calculation, drill depth, vibration history, balancing history e ricalcolo dei coefficienti di bilanciamento.
Con Opzione Vibration Meter
– Tipo di misura: Accelerazione Velocità Spostamento
– Tipo di rivelatore: RMS, picco, picco picco, ture peak e fattore di cresta.
– Filtri: 2Hz-1KHz, 5Hz-1KHz, 10Hz-1KHz, 2Hz passa alto, 5Hz passa alto, 10Hz passa alto e definibili utente.
– Display: Grafici a Bassa e profilo storico
-S everity ISO10816-3 e definibile utente.

Con Opzione Order Tracking
– Tipi di misure: profilo ordine, spettro degli ordini, mappa spettro, profilo RPM, orbite, gap e shaft centerline.
– Controllo della misura: Manuale, Time step, RPM step, step+RPM step.
– Velocità di rotazione da 6 a 480.000RPM
– Numero di Profili 16+Overall
– max order 800
– Waterfall and intensity display
– cursore RPM e Order
– Asse-Y profili ordini: lineare, logaritmico, dB, reale, immaginario, fase, polar plot.
– Impostazione angolare dei sensori selezionabile
Con Opzione Octave band Analysis
-1/1, 1/3 e 1/12 d’ottava
– banda max con 4 canali in parallelo Octave 32KHz, 1/3 octave 10KHz, 1/12 ocave 5KHz.
– banda max con 1 canale octave 32KHz, 1/3 octave 40KHz, 1/12 Octave 20KHz.
– tempo di integrazione 1/128s, 1/64, 1/32, 1/16, 1/8, ¼ , ½ , 1, 2 , 4
– Costante di Tempo, Slow, Fast, Impulse, linear.
– Trigger, external, manual, input channel, off
– Pesature: A, C, Flat definibile Utente
Con Opzione Raw data collector
-Recording dei dati di forma d’onda degli ingressi + tacho TTL
-monitor display: forma d’onda, forma d’onda o spettro continuo, risoluzione 100, 200, 400linee
-memorizzazione diretta in compact flash
-replica dei dati, play back blocco per blocco con funzioni di avanzamento e riavvolgimento rapido.
-File dimensione massima 1GB
-campionamento 51.2 KHz per 1 canale, 25.6KHz per 2 canali, 12.8KHz per 4 canali.
-Analisi dati, i dati acqusiti co nRaw data collector possono essere replicati e rianalizzati con Novian
