Tacho Oros

Gli analizzatori OROS offrono di base oltre ai canali dinamici universal inputs anche 2 ingressi trigger/tachimetriche. (per OR36 e OR38 espandibili a 6). I canali External Sych includono una serie di controlli nel tempo e di soglia, per effettuare una conta più accurata possibile degli impulsi forniti da un sensore ottico o lase o da un encoder, in modo da ottenere una lettura precisa e senza sbalzi del valore di RPM. Grazie a questi ingressi le capacità di analisi SOA (Synchronous order analysis) analisi degli ordini e le anali di acquisizione sincrona nel tempo vengono notevolmente potenziati.

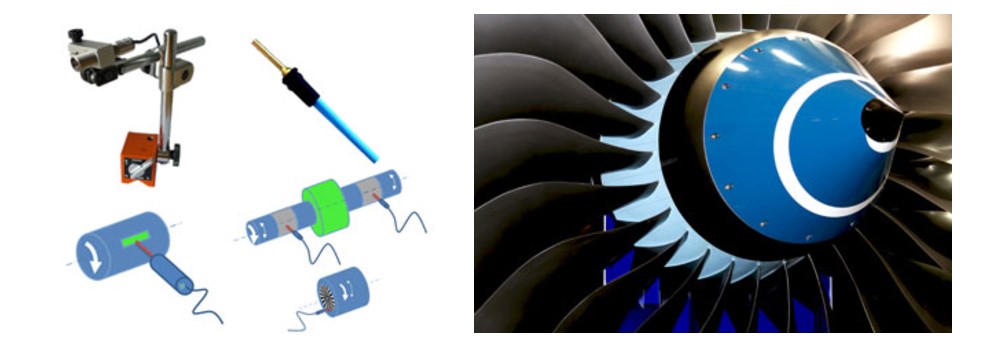

Le soluzioni OROS comprendono una serie di sensori ed accessori per la misura degli RPM e della relativa fase. Sono progettati per l’uso in campo e consento no di adattarli alle varie tipologie di macchine rotanti disponibili. Gli analizzatori OROS alimentato direttamente le tachimetriche in modo da semplificare la logistica della prova.

Sono disponibile 2 tipologie di sensori:
1- TAC-001 particolarmente indicato per le misure di RPM a 1 impulso per giro, raccomandato per applicazioni come order tracking, acquisizione dei keyphasor, misure di riferimento di fase, bilanciamento e misura degli RPM.
2- TAC-002 Indicati per misure con più implusi giro, vengono utilizzati per le fluttuazioni della velocità di rotazione di una macchina e coprono il campo delle misure di vibrazioni torsionali su uno o due piani (torsional twist analysis)
TAC-001: Sensore RPM e Fase

1. Sensore ottico
2. Condizionamento cavi ed accessori inclusi
3. Alimentato dall’analizzatore
4. Progettato per l’uso in campo
5. Facile da installare
6. 1 impulso/giro

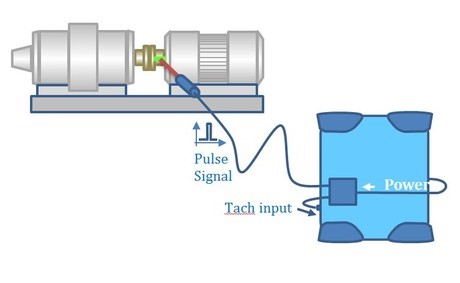

TAC-001 è un sensore tachimetrico ottico molto versatile. Il sensore permette di identificare gli impulsi per ogni rotazione grazie ad un pezzetto di nastro retro-riflettente posizionato sull’albero rotante in prova. Può essere alimentato dagli analizzatori OROS o direttamente dalla rete elettrica (100-240V). L’analizzatore OROS calcola gli RPM e utilizza il valore di RPM per analisi come l’order tracking o la media sincrona nel dominio del tempo.
Alimentazione versatile del sensore


1. Montaggio pratico in campo
TAC-O02: Sensore Torsionale

1. Sensore a fibra ottica
2. Molto Accurato
3. Alimentazione cavi ed accessori inclusi
4. Alimentato direttamente dall’analizzatore
5. Progettato per l’uso in campo
6. Montaggio accurato con supporto disponibile

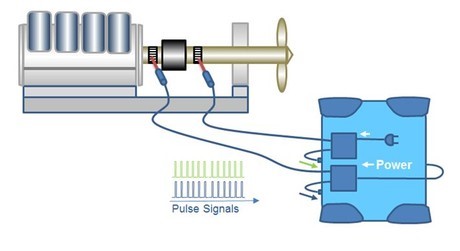

Per le macchine alternative come le pompe, i motori diesel, o qualsiasi altro dispositivo come generatori, compresori, trasmissioni.. La causa delle vibrazioni è spesso legata alla fluttuazione della velocità di rotazione. L’analisi della velocità angolare istantanea all’interno di un giro fornisce un’informazione molto importante. La misura classica della velocità istantanea angolare si basa sul posizionamento di un nastro a strisce bianche e nere (piano tape) oppure di un disco a strisce bianche e nere (ruota fonica) sull’albero in accoppiata ad un tachimetro di precisione. TAC-002 è un sensore a fibra ottica ad alta velocità senza interferenze e senza contatto per misure di impulsi fino a 50.000 impulsi al secondo.

1. Misure di torsionali su uno o due assi (torsion and twist)


2. Alimentazione versatile

Accessori
Supporto a fissaggio

Robusto, rigido e adattabile, questo supporto è l’accessorio perfetto per la misura accurata della velocità di rotazione in un ambiente industriale. Le articolazioni sono fornite di gradazione che consentono il fissaggio senza spostare la posizione per la massima accuratezza di posizionamento.

1. Base Magnetica
Fornita di una notevole forza di presa e due superfici magnetiche, grazie alla sua notevole rigidezza può lavorare in ambienti difficili. È la più utilizzata.



2. Base a Fissaggio
In assenza di superfici che consentano della base magnetica, superfici verniciate, sporche di olio..la soluzione alternativa è la base a fissaggio, facile da posizionare fornisce un fissaggio rigido e accurato qualsiasi sia la superficie della macchina.



Riferimenti per misure dir Torsion&Twist con sonde tachimetriche

La fornitura comprende anche i supporti di riferimento adesivi. Con un notevole contrasto e una stampa molto precisa fino a 240 impulsi per giro.
Sono molto resistenti e lavabili per adattarsi a tutte le condizioni reali di prova. Sono disponibili in formato di disco e di nastro in vari formati di grandezza.
Un pacchetto completo per l’uso in campo

Tutto il materiale è contenuto in un’unica valigetta in modo da non dimenticare nulla nel momento della partenza per la campagna di prove!
