Centraline di monitoraggio

Offriamo un servizio di assemblaggio di centraline personalizzate, utili nel contesto del monitoraggio del rumore ambientale, che sta diventando sempre più utile per inquadrare una serie di situazioni. Impatto acustico dei cantieri, impatto acustico delle pale eoliche, controllo delle emissioni sonore degli impianti industriali per pianificarne la bonifica e ridurne l’impatto presso la popolazione disturbata sono alcuni dei casi in cui una soluzione apposita è più indicata.



Cabinet

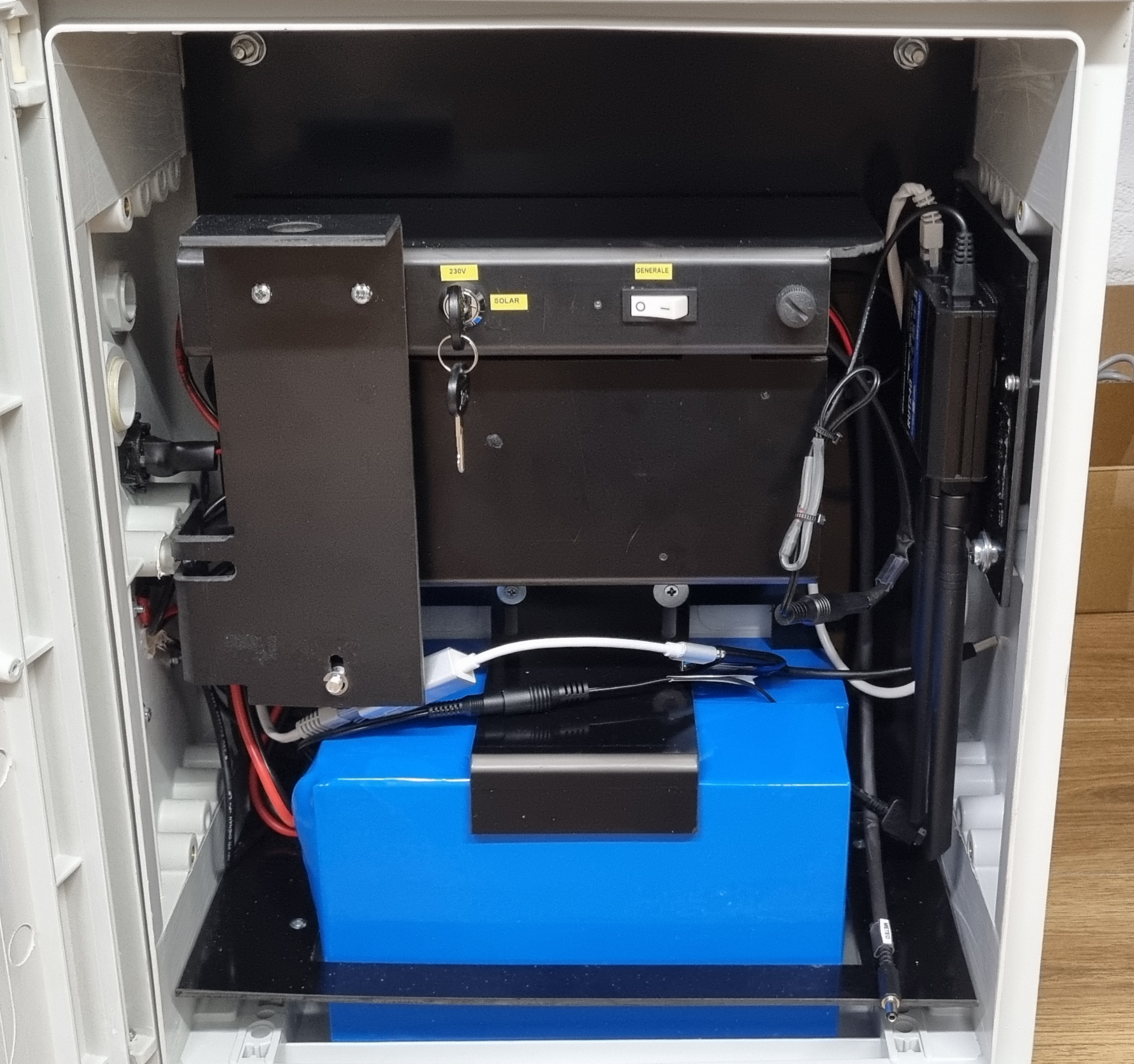

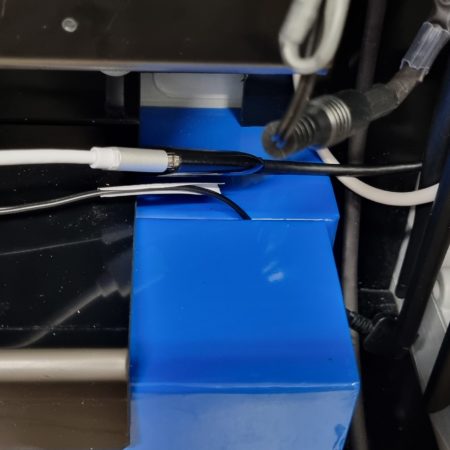

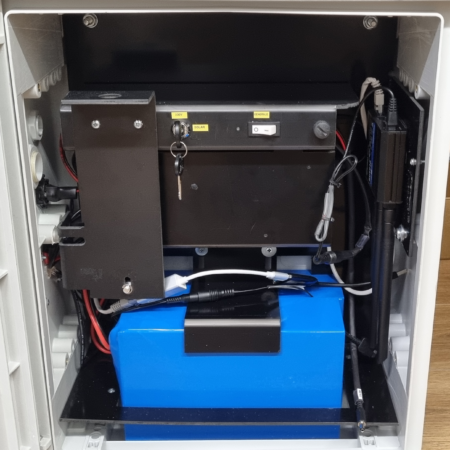

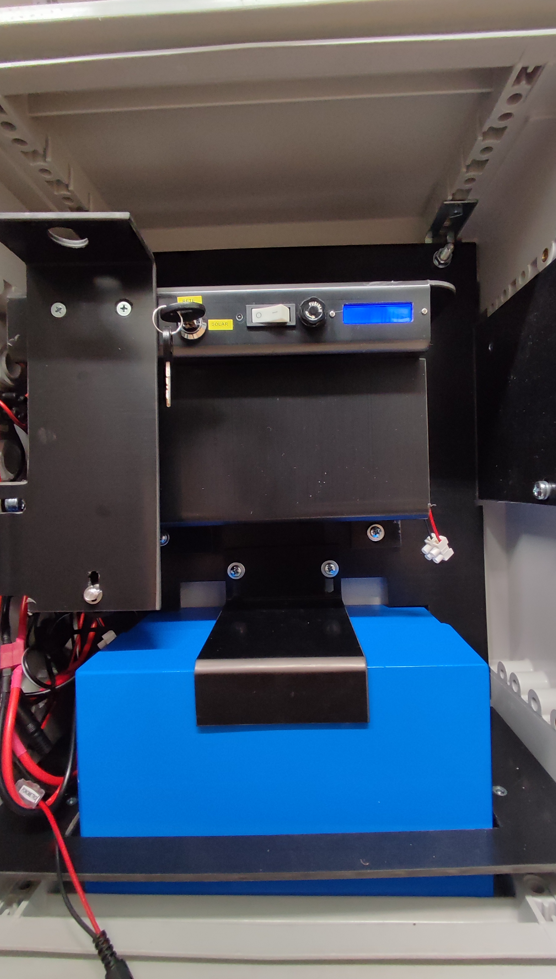

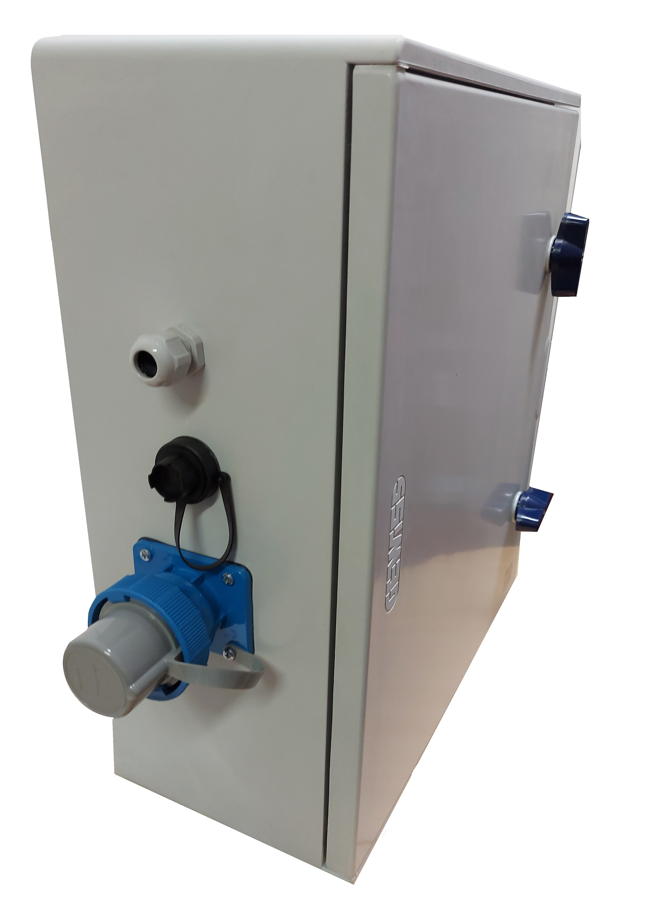

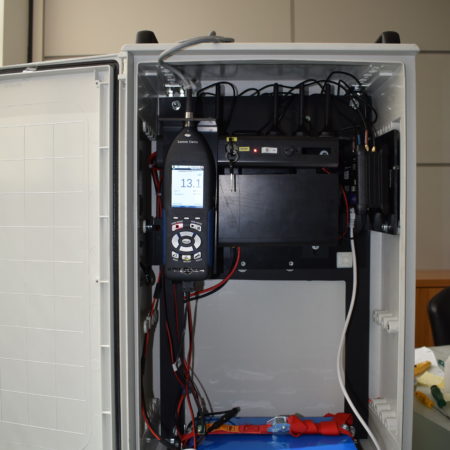

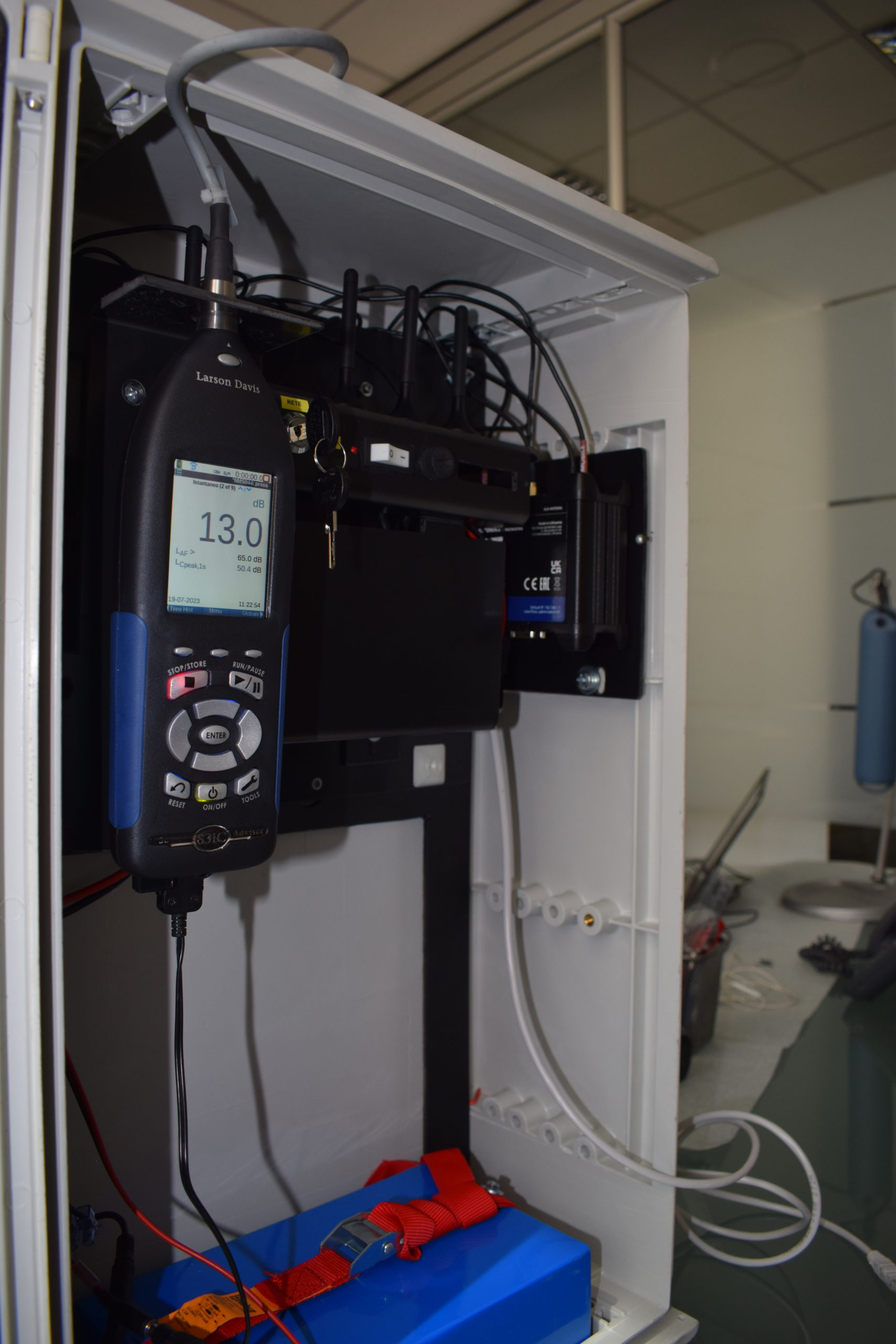

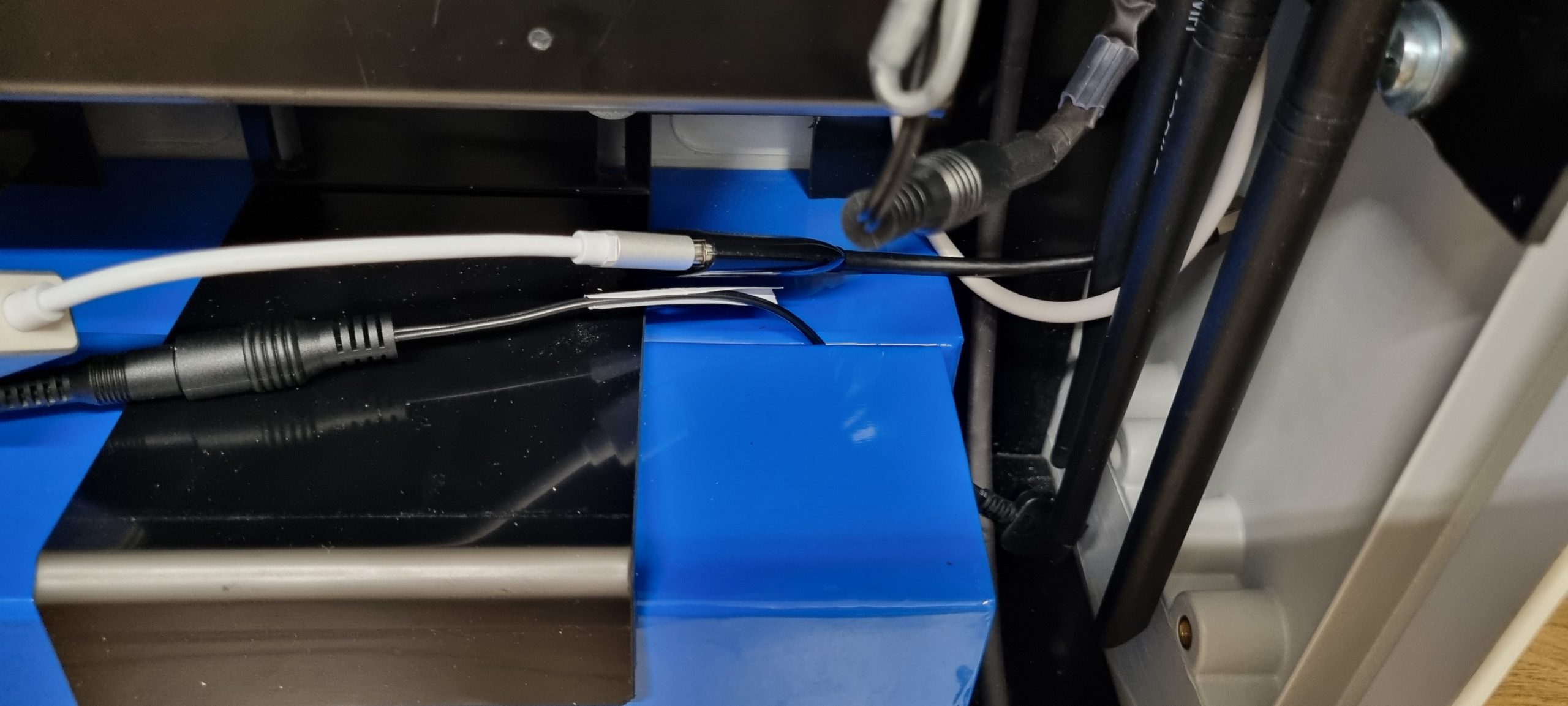

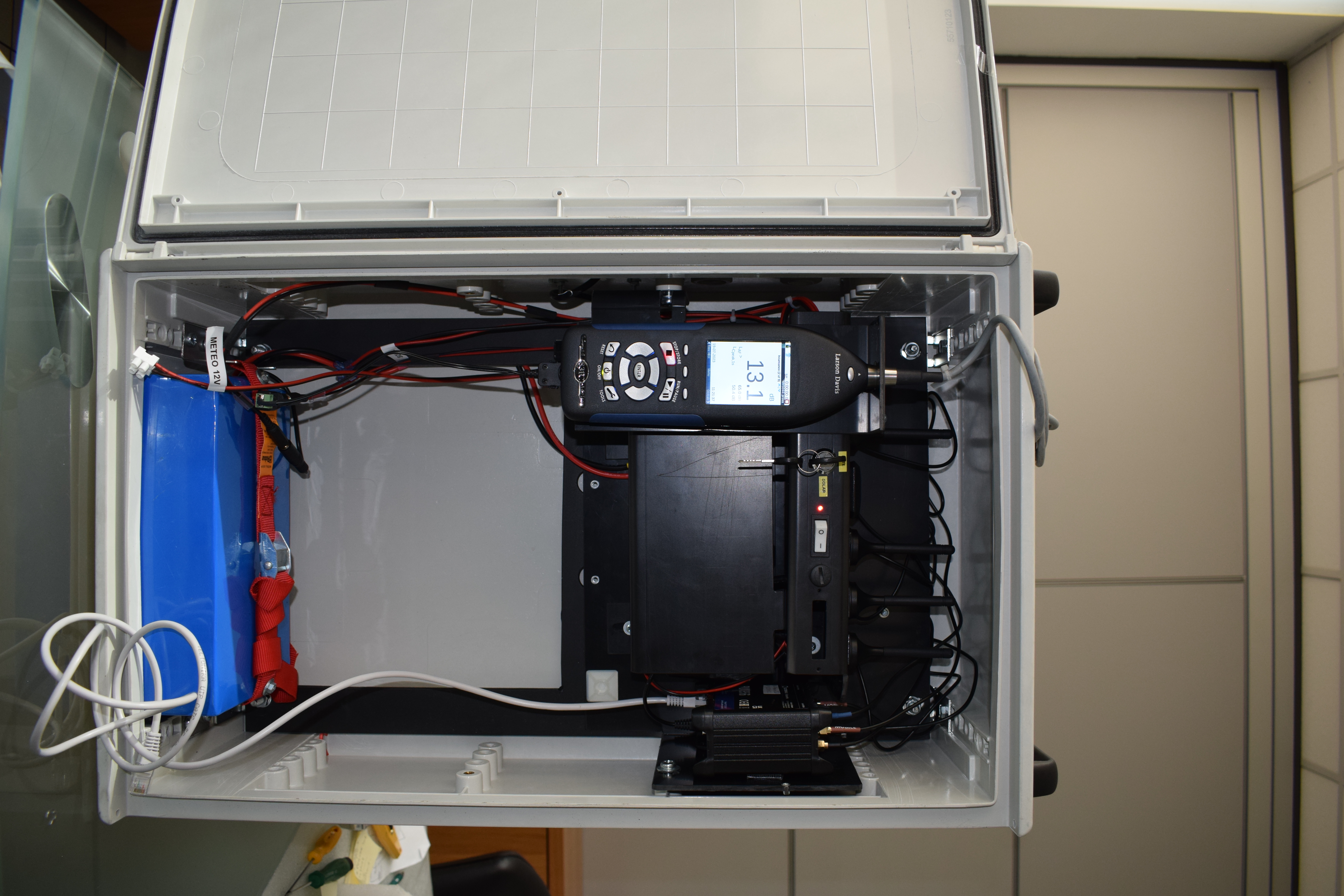

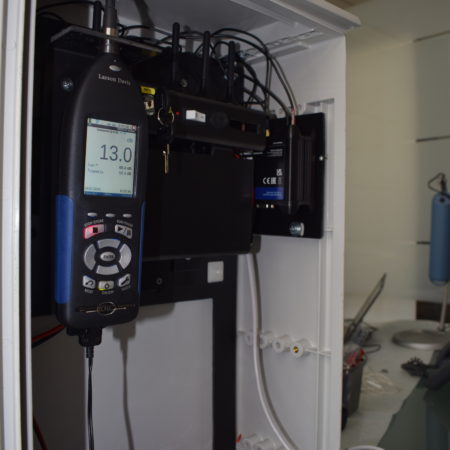

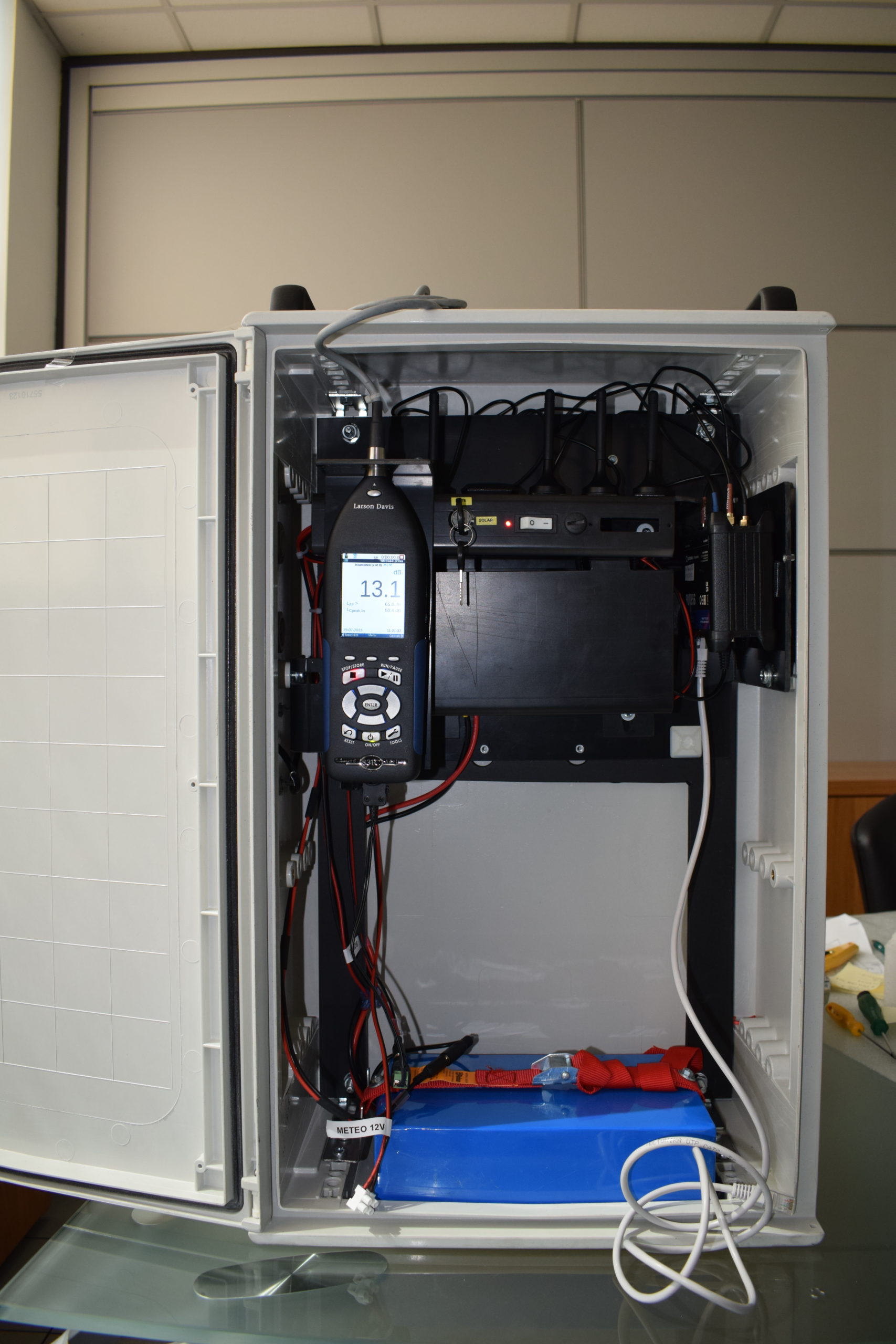

Cabinet con batteria, fonometro 831C e router. Si notino i cavi per l’alimentazione da pannello solare e per un’eventuale sonda meteo. Immagine ad alta risoluzione qui.

Componentistica

Tutta la componentistica necessaria per il corretto funzionamento delle centraline è fornita direttamente da Spectra.

Fonometro

Ogni centralina necessita di almeno un fonometro. Le nostre centraline sono dotate di fonometri 831C, top di gamma di Larson Davis. Un’inquadratura tipica richiede un fonometro presso ogni sorgente da caratterizzare e uno presso ogni abitazione interessata (può trattarsi di una singola abitazione oppure una posizione scelta ad esempio da un comitato anti-rumore). In questo modo è possibile stabilire la relazione tra sorgenti rumorose e abitazioni.

Il fonometro è fornito in una configurazione apposita per uso all’esterno: è infatti dotato del preamplificatore PRM2103, che permette di fare una verifica dei valori di impedenza su cinque frequenze diverse. Se i risultati risultano allineati per tutte e quante le frequenze, è ragionevole pensare che non ci siano state variazioni nella sensibilità del microfono. In questo modo l’utente finale deve solo fare una verifica periodica della sensibilità utilizzando il calibratore CAL200. Il PRM2103 è inoltre dotato di riscaldatore, che impedisce la formazione di condensa nel microfono.

SoundPLAN

Particolarmente indicato è anche un collegamento a SoundPLAN, perché gli strumenti di lavoro, nel contesto della bonifica delle emissioni di rumore ambientale, sono mirati alla creazione un modello dello scenario da valutare e poi integrare con delle misure reali estremamente precise e di lunga durata, tipicamente distribuite nell’arco di un’intera giornata. Così, le interferenze date da eventuali ostacoli (ad esempio auto di passaggio) non sono rilevanti perchè la misura è distribuita su un periodo sufficientemente lungo. Il modello in SoundPlan consente di effettuare una reale pianificazione della bonifica.

Andamento metereologico

Nel monitoraggio può essere richiesto di fornire l’andamento del meteo a fini valutativi: ad esempio, quando piove le misure di rumore non sono rilevanti, mentre per le pale eoliche ci vogliono dei dati articolati di vento per capirne l’influenza sulla propagazione del rumore. La Spectra può fornire la centralina meteo in versione senza parti mobili, o in versione classica. La centralina meteo può essere connessa direttamente al fonometro con un cavo ed in questo caso i dati sono integrati nel file dati del 831C. Altrimenti si può collegare la sonda meteo via modem, caricare i dati su cloud e poi leggerli in NoiseWorks che ha un importatore diretto dei dati della meteo.

BatterieAlimentazione

È possibile alimentare le centraline attraverso rete elettrica direttamente in loco, oppure utilizzando delle batterie fornite da noi. L’autonomia reale dipende dai componenti presenti:

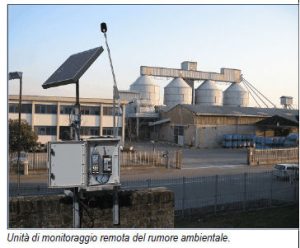

  • Box 831C con Modem per trasmissione dati continua, sonda meteo SEN031 e 1 o 2 Batterie da 60Ah: rispettivamente 6 o 12 giorni di autonomia a sola batteria. Il pannello fotovoltaico consente un recupero di circa il 20% dell’energia, in base alle condizioni di irraggiamento solare.

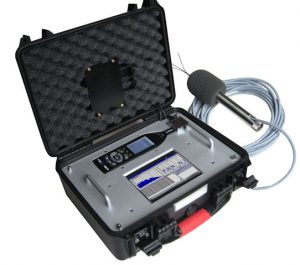

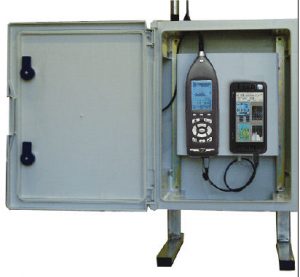

  • Valigia 831C con sonda meteo Vantage Pro e 1 oppure 2 batteria 60Ah: rispettivamente 7 oppure 14gg di autonomia.
  • Valigia con solo 831C, con 1 oppure 2 batterie da 60Ah: rispettivamente 11 oppure 22 giorni di autonomia.

Altri accessori

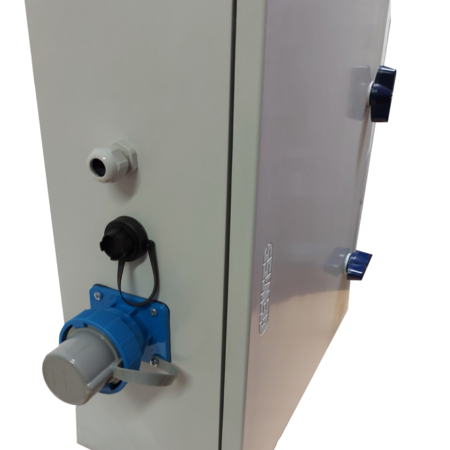

Accessori cabinetQuesto tipo di rilevazioni nel settore monitoraggio richiedono di solito di posizionare i microfoni a 4 metri d’altezza. Spectra fornisce il treppiede 4m e la protezione microfonica per esterni.

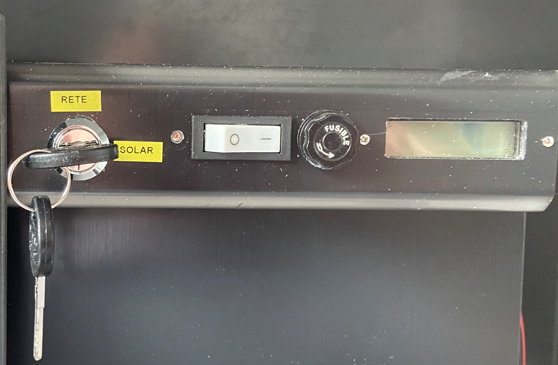

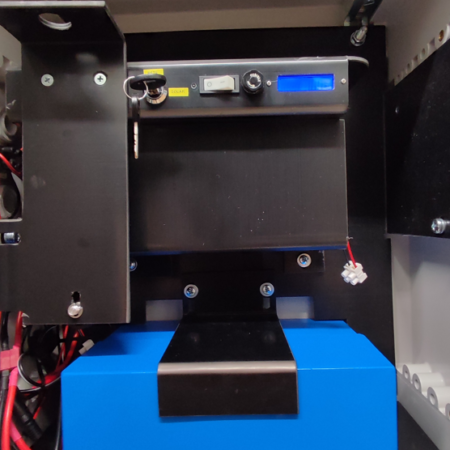

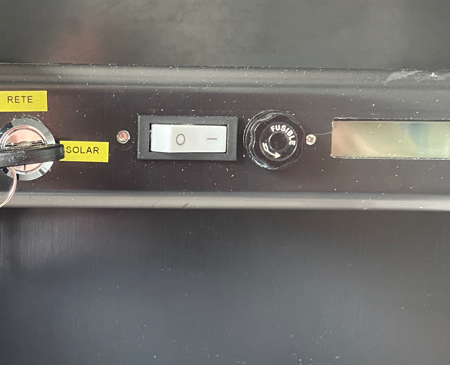

Le centraline sono inoltre fornite di selettore per l’alimentazione (nel caso in cui si usino sia la batteria che la rete elettrica), interruttore on/off e display che indica il livello di carica della batteria.

Utilizzo

Una volta posizionati gli strumenti, è possibile collegarsi con VPN per controllare il funzionamento del fonometro. Utilizzando un modem il fonometro può caricare i dati su Dropbox, analizzabili successivamente attraverso NoiseWorks. È inoltre possibile avere, su richiesta, report inviati via email e un sito online dove accedere ai dati (NoiseServer).

Il supporto tecnico di Spectra è a vostra disposizione per gestire tutta la strumentazione fornita, sia per quanto riguarda l’utilizzo che l’elaborazione dei dati.
