FieldPaq II

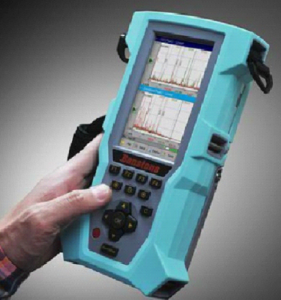

fieldpackFieldpack II è uno analizzatore portatile per vibrazioni e rumore, robusto e sigillato in modo da poter lavorare negli ambienti più estremi (protezione IP65). Fieldpack II è equipaggiato con un display touch screen da 5” con risoluzione 800 per 480, insieme alla tecnologia del sistema operativo WinCE è stato creato uno strumento potente e semplice da usare.

Fieldpack II utilizza cconvertitore sigma delta a 24bit per garantire una dinamica elevata, e consente una banda di analisi fino a 40KHz. Viene utilizzato il più veloce processore digitale attualmente in commercio ( TI TMS320C6713B)

Fieldpack II può essere configurato con i seguenti moduli software:

Analisi Spettro FFT

fieldpack1Fieldpack II è un bicanale che consente l’acquisizione delle cross-funzioni. Come FRF, Corsspower, coerenza, fondamentali nel ODS, modal testing e sound intensity. L’analisi FFT può essere effettuata anche su 4 canali contemporaneamente, ed è disponibile la funzione multispettro waterfal per gli avviamenti e fermate di una macchina.

Bilanciamento Rotori

fielpack2Viene supportata la tecnica di misura con 4 canali contemporaneamente per il bilanciamento dei rotori su 2 piani. Con questa tecnica tramite il coast down in fermata della macchina i costi necessari per il controllo dell’equilibratura vengono ridotti al minimo e evitano il rischio del posizionamento della massa di prova da parte dell’operatore.

Data Collector

fieldpack3Fieldpack II è un data collector a 4 canali, per evitare qualsiasi perdita di dati in campo. Le funzioni di individuazione degli impulsi ad alta frequenza ed analisi dello spettro demodulato (envelope) sono incluse che consentono di individuare i difetti dei cuscinetti in una fase non ancora critica per la manutenzione della macchina. Le frequenze di difettosità dei cuscinetti vengono immediatamente visualizzate. Le funzioni di allarme consentono di caratterizzare i limiti di sicurezza per i livelli vibrazione.

Vibration Meter

fieldpack4 Misura delle vibrazioni con filtri ISO del RMS, True Peak, con curve di pesatura definibili utente per visualizzare le vibrazioni con le ponderazioni dell’esposizione umana o altri standard. Lavisualizzazione è disponibile sia in grafico a barre che in time history/profilo storico.

Specifiche tecniche Fielpack II

– sistema operativo Windows CE
– 2+2 canali dinamici + 1 canale ausiliario
– connettori BNC ingressi 1 e 2, ingresso Lemo 4 pin canali 2,3 e 4, canale ausiliario Lemo 6 pin
– Alimentazione AC, DC e IEPE
– Ingresso ausiliario Tachimetrica e alimentazione elettrica
– Processore DSP TI TMS320C6713B
– Memoria Esterna SD Card
– Batteria Li-Po 7.4V 5800mAhr, ricaricabile
– Interfaccia PC Mini USB 1.1, connettore USB tipo mini-B
– LCD Display 5” TFT touch screen a colori.
– Temperatura di esercizio 0-10°C a 45°C
– Tenuta-Robustezza IP65
– Contenitore Doppia protezione ABS e TFR
– Peso 1.3 Kg
– Dimensioni 245per132per63 mm
– Voltaggio ingresso +/-20V
– Dinamica 130dB
– convertitori analogico digitali 24bit signa delta
– Banda di frequenza 0 a 40KHz
– impedenza di ingresso 1Mohm

Caratteristiche FFT (necessario modulo sw FFT)
– analisi FFT 0-40KHz bicanale@12800 linee spettrali
– risoluzione FFT 100-12800Linee
– Funzioni multispettro – 3D waterfall e intensity plot
– Finestrature temporali: Hanning hamming, flat top, rectangular, force, exponential.
– Funzioni di Analisi: Spettro, Power Spectrum, cross power spectrum, FRF, time waveform, envelope spectrum, orbit, coerenza e PSD.
– Unità ingegneristiche: trasformazione automatica delle unità con tabella pre-definita
– Zoom FFT
– Media, Lineare, esponenziale, tempo, e peak hold.
– Triggering: esterno, tringger canali ingresso, pre/post trigger
– Cursori: Singolo, armonico, armonico + singolo, picco, band cursor e mark cursor
– Filtri Envelope: 500-2KHz, 1k- 2.5KHz, 2-5KHz, 5KHz-10KHz, definibili utente

Caratteristiche Bilanciamento (necessario modulo Bilanciamento)
– Bilanciamento; piano singolo, due piani, 3 piani, 4 piani, due piani overhung, bilanciamento con 3 masse.
– velocità di bilanciamento; da 50rpm a 300.000rpm
– risoluzione ordini: low, normal, high, 0.03, 0.015, 0.008 e 0.004
– Numero di medie: 10, 20, 50 e 100
– Grado di Bilanciamento ISO1940 o definibile utente
– Tools: andamento dell’ordine 1X in coast down/fermata, bilanciamento disaccoppiato (statico e coppia), unequal radii, component calculation, drill depth, vibration history, balancing history e ricalcolo dei coefficienti di bilanciamento.
